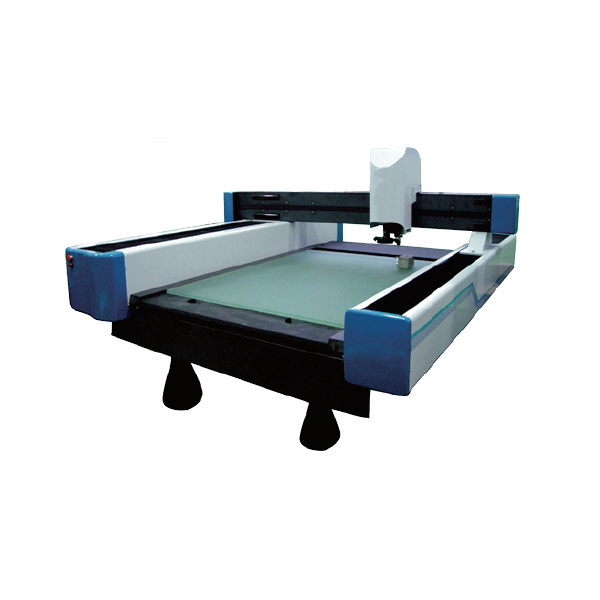

大行程全自動影像測量儀
AVM-C- 特點
- 行程大,測量範圍更廣 。
- 自主開發軟體,可滿足客戶不同測量需求 。
- 具有快速自動對焦、自動尋邊,強大的程式設計和自動測量功能 。
- 採用亞像素技術,提高邊界分辨能力 。
- 配置操縱搖桿,亦可軟體程式控制 。
- SPC資料處理分析,大批量治具測量 。
- X、Y、Z三軸伺服控制,定位精度高速度快,運行平穩 。
- 採用自主開發的嵌入式模組控制系統,將複雜的控制系統整合於儀器內部,穩定性更高 。
- 程式控制恒流驅動式八區表面冷光光源,可適應複雜的工件測量 。
- X、Y向導軌採用高精度花崗石,具有高穩定性及剛性,不易變形 。
- X、Y向移動的部份採用低摩擦,高速度,高精度的氣浮移動導向系統 。
- 採用同步帶或絲桿傳動,精度高,穩定性好 。
- 花崗石直線度和玻璃平面度好,花崗石導軌無摩擦、不磨損 。
- 可通過鐳射指示器尋找被測工件的具體位置,快速定位,方便快捷。
描述
本系列產品採用氣浮和伺服控制技術,結合本公司自主研 發的自動測量軟體,可實現高效、準確的大批量工件測量,適用於精密零部件的檢測和品質控制。在機械、電子、五金、塑膠等行業中都得到了廣泛的應用。
※可選配自動變倍鏡頭、同軸光鏡頭、鐳射位移器、簡易測頭、白光納米檢測模組
規格表

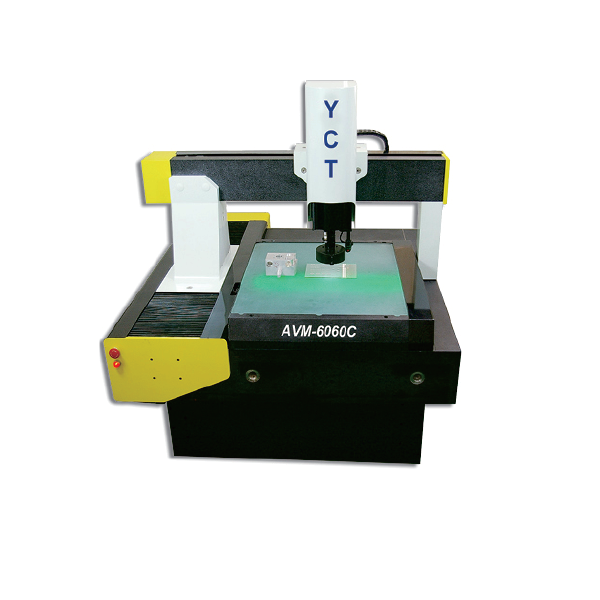

| 儀器型號 | AVM-6060C | AVM-6090C | AVM-0810C | AVM-1012C | AVM-1215C | |
|---|---|---|---|---|---|---|
| X,Y,Z行程 | 玻璃台尺寸 | 640*770 | 640*1070 | 885*1208 | 1085*1408 | 1285*1708 |
| 運動行程 | 600*600 | 600*900 | 800*1000 | 1000*1200 | 1200*1500 | |
| X/Y 軸數分辨力 | 0.5μm | |||||
| 示值誤差 | ||||||
| 外型尺寸(長*寬*高)mm | 1500*1300*1510 | 1800*1300*1510 | 2170*2380*1560 | 2370*2580*1560 | 2570*2880*1560 | |
| 儀器重量(KG) | 1281 | 1500 | 3260 | 3750 | 4520 | |
| Z軸升降行程 | 150mm | 200mm | ||||
| 功率 | 1000W(不含電腦) | 1500W(不含電腦) | ||||
| 影像系統 |
|
|||||
| 電源 | AC 100V~240V 50*60Hz | |||||
| 氣源壓力 | ≧0.5MPa | |||||
| 空氣流量 | 120L/min(0.4 MPa) | |||||
| 溫度範圍 | 20±2°C/24h <1°C/m | |||||
| 濕度 | 55%~65% | |||||
※實際規格以出貨為準※
