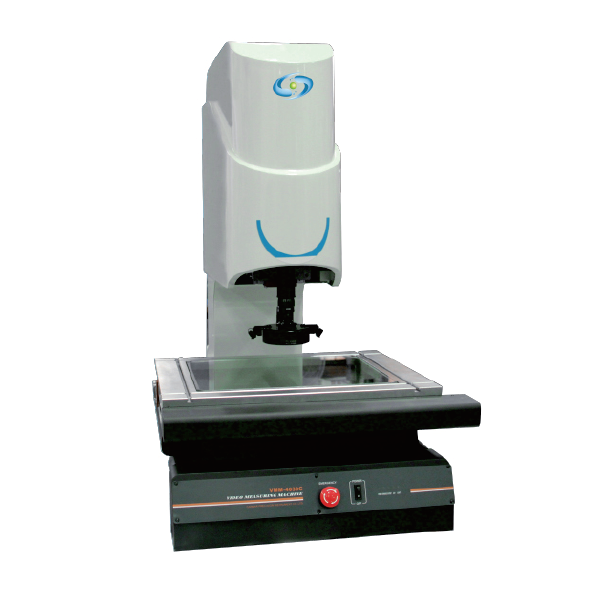

CNC型影像測量儀

AVM-C
特點
支援自動對焦、搖桿操作、以及接觸式探針測量。
軟體支援多點元素構造,多元化測量(自動尋邊、對比測量 以及局部放大採點)等。
嵌入式模組,伺服控制驅動馬達,機電回應速度快速。
雙重閉環運動控制,具有精確的高速運動定位性能。
精簡化儀器與電腦介面。
花崗岩平臺,結構穩定,抗震性能力佳。
獨立控制的冷光表面與底部光源。
配有專用二維量測軟體,具教導功能可大幅提高批量測量效率。
進口滚珠驅動螺桿與滑軌,機械性能佳。
進口品牌攝像機與光學變焦鏡頭。
具高精密鏡頭選配模組,光學解析度達0.6微米。

描述

可程式化的影像量測儀,用於2D應用的相關物件量測..適用於一般機械零件,電子,塑膠等產業的應用
加入詢問車 (0)

規格表

儀器型號 AVM-3020C AVM-4030C
工作臺行程 X軸(mm) 270 370
Y軸(mm) 170 270
Z軸(mm) 150(對焦用)
玻璃面尺寸(mm) 350*250 450*350
金屬台尺寸(mm) 500*330 606*466
驅動控制系統 獨立伺服馬達控制
X/Y座標示值誤差 ≦(3+L / 200) μm  L為被測長度，單位mm
影像系統
  • 攝像CCD: 彩色1/2n CCD攝像頭
  • 物鏡:手動定格變倍鏡頭
  • 物鏡倍率: 0.7X~4.5X
  • 攝頻倍率:23.5X~148X
  • 物方視野:11.1~1.7mm
量測軟體 QM53D
光源 表面光源與透攝光源均採用LED，亮度可調
儀器重量(KG) 250 350
電源 AC100V~240V，50/50 Hz
外型尺寸(mm) 775*750*1100 923*850*1140
功率 250W(不包含電腦)

※實際規格以出貨為準※
