量測設備

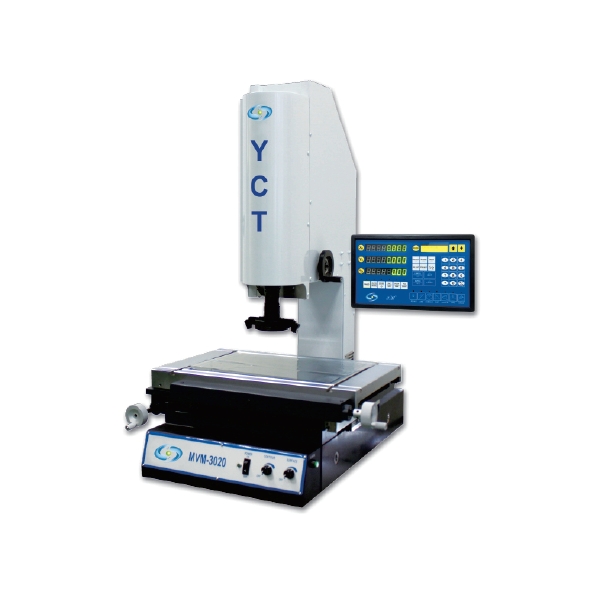

手動型影像測量儀

MVM-S/D
特點
操作簡便
簡易維修

描述

本儀器適用以2D尺寸測量的所有應用,在機械,電子儀錶,塑膠等行業已被廣泛使用,如附圖
加入詢問車 (0)

規格表

儀器型號 MVM-1510S/D MVM-2010S/D MVM-2515S/D MVM-3020S/D MVM-4030S/D
工作台 金屬台面尺寸(mm) 354*228 404*228 450*280 500*330 606*466
玻璃台面尺寸(mm) 210*160 260*160 306*196 350*250 450*350
運動行程(mm) 150*100 200*100 250*150 300*200 400*300
儀器重量(kg) 100 110 120 140 240
外型尺寸(mm) 540*560*860 760*600*900 960*670*940
Z軸工作距離(mm) 200mm
X/Y座標示值誤差 ≦(3+L/200) μm  L:為被測長度，單位:mm
量測軟體 OMS3D-M
影像系統 MVM-S系列
  • 攝像CCD:彩色1/2n CCD攝像機
  • 物鏡:採用進口鏡頭
  • 物鏡倍率:0.7X~4.5X
  • 視頻倍率:13.5X~148X
  • 物方視場:11.1mm~1.7mm
MVM-D系列
  • 攝像CCD:彩色1/3n CCD攝像機
  • 物鏡倍率:0.7X~4.5X
  • 視頻倍率:33X~195X
  • 物方視場:8.1mm~1.3mm
照明光源 表面光源與透攝光源均採用LED，亮度可調
電源 AV100V~240V  50/60Hz
選配件 3M、十字線
功率 50W(不含電腦)
建議放置台:載重須≧350kg，尺寸(長*寬*高)=1000*600*650mm

※實際規格以出貨為準※
