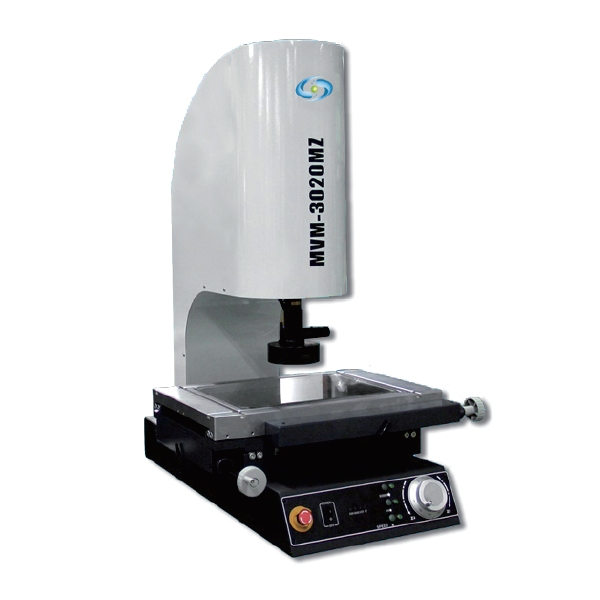

半自動型影像測量儀

MVM-MZ
特點
程控恒流驅動式八區表面冷光光源,可適應複雜的工件測量。
自主開發軟體,和高清晰1/3"彩色攝像機。
可通過鐳射指示器,尋找被測工件的具體位置,可適應複雜的工件测量。
可實現高度輔助測量。
採用T型槽工作臺,方便各種夾治具的安装,不受限制。
光栅尺分辨力為0.5 um。
Z軸三種速度模式選擇對焦。

描述

該儀器適用於以二維坐標系為測量為目的的一切應用.   適用的領域為機械、電子、儀表、塑料等行業均被廣泛應用。
加入詢問車 (0)

規格表

儀器型號 MVM-3020MZ MVM-4030MZ
工作台 金屬台面尺寸(mm) 500*330 606*466
玻璃台面尺寸(mm) 350*250 450*350
運動行程(mm) 300*200 400*300
X、Y、Z、軸數顯分辨力 0.5μm
示誤差值(μm) E1XY=2.5+L/100
外型尺寸(mm) 760*600*900 970*670*940
儀器重量(kg) 168 266
Z軸升降行程 150mm
影像系統
  •  攝像CCD:彩色1/3n CCD攝像機
  •  物鏡倍率:0.7X~4.5X
  •  視頻倍率:33X~195X
  •  物方視場:8.1mm~1.3mm
電源 AV100V~240V  50/60Hz
功率 10W(不含電腦)

※實際規格以出貨為準※
