絕對式光學尺

特點
採用BiSS C, SSI 串列通訊
0.01um 高解析度
多種串列協定, 可客製化
可選購數位/類比 訊號輸出
超高性價比

描述

    絕對式光學尺用於數控機床
                           絕對式光學尺是所有伺服控制機床最佳性價比的選擇，可適用於大多數控機床應用，
                       例如：加工用的設備：車床、銑床、磨床、電火花機、PCB穿孔機及齒輪加工機床等。
  1.   優點
                      通電後可立即取得位置，無需尋找參考點，並隨時供後續電子電路讀取光學尺位置。
  1.   機械結構
                      採用封閉式結構，鋁製外殼與特殊設計防塵條保護光柵、感測器和軌道免受灰塵及切削液污染。
  1.   精度檢驗

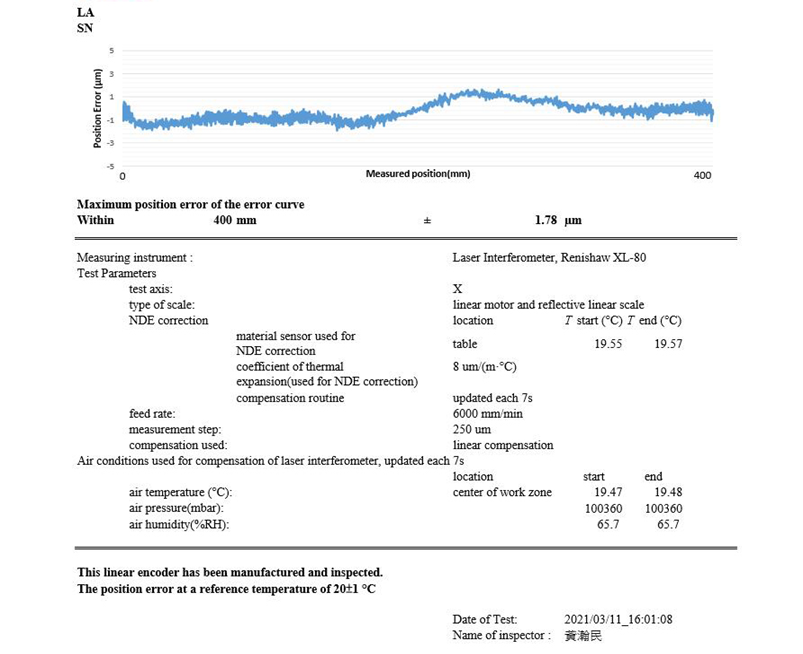

                      每支光學尺提供雷射干涉儀精度檢驗報告。


加入詢問車 (0)

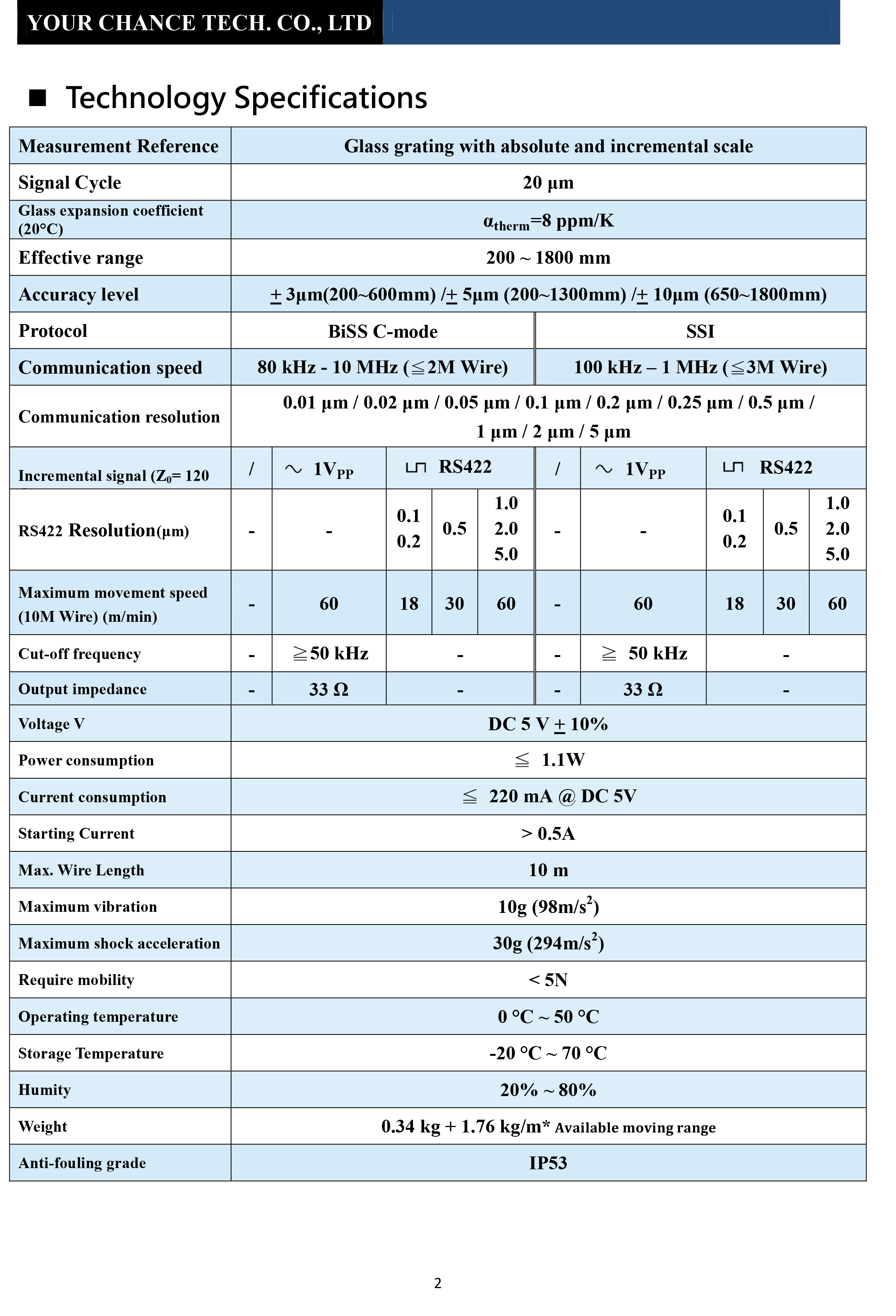

規格表

有效行程 200mm-1800mm
量測基準 玻璃光柵
訊號週期 20 μm
精度等級 ±3μm  , ±5μm  ,±10μm  (每1000mm)
解析度 0.01 μm

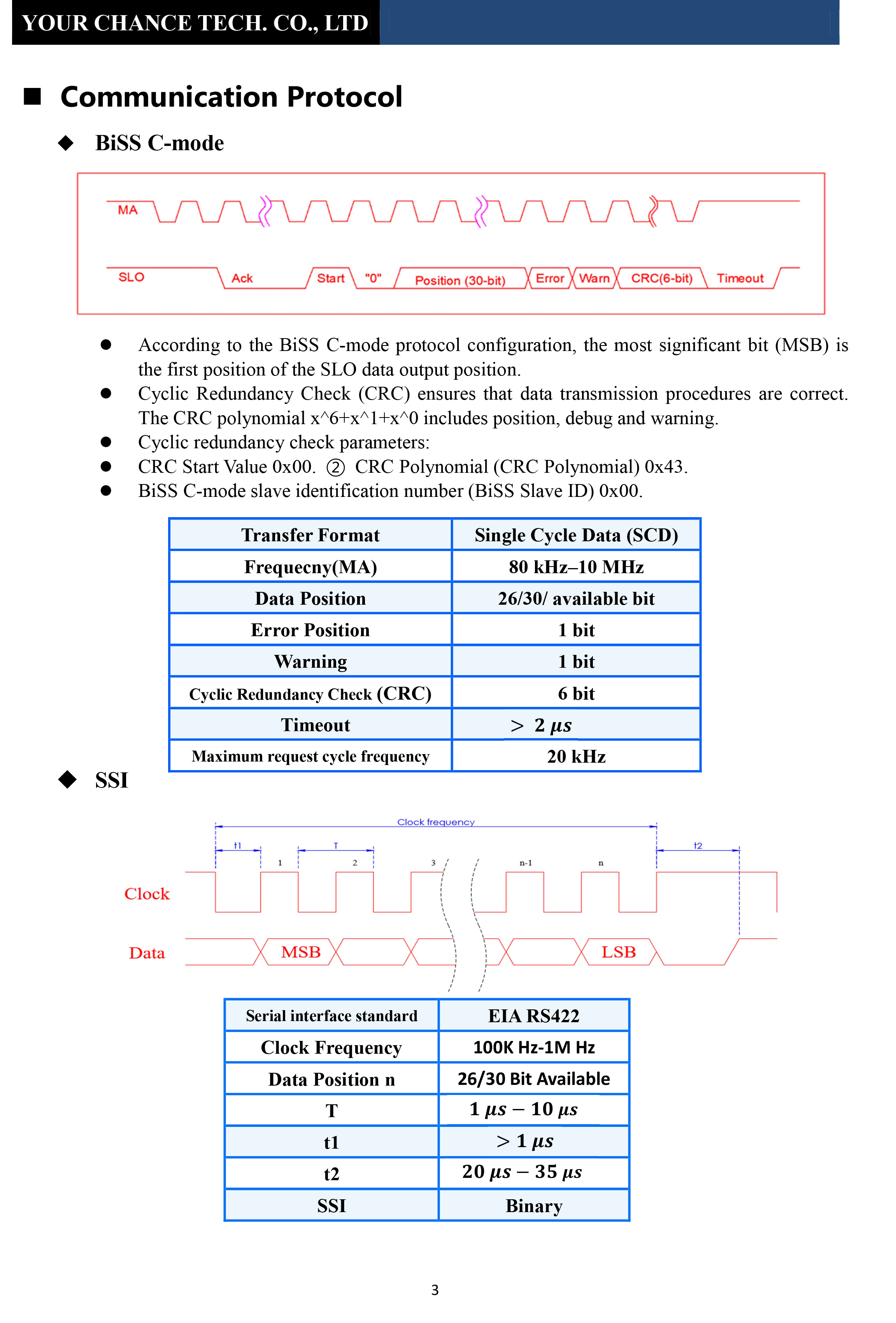

通訊協定 BissC, SSI


其他規格表

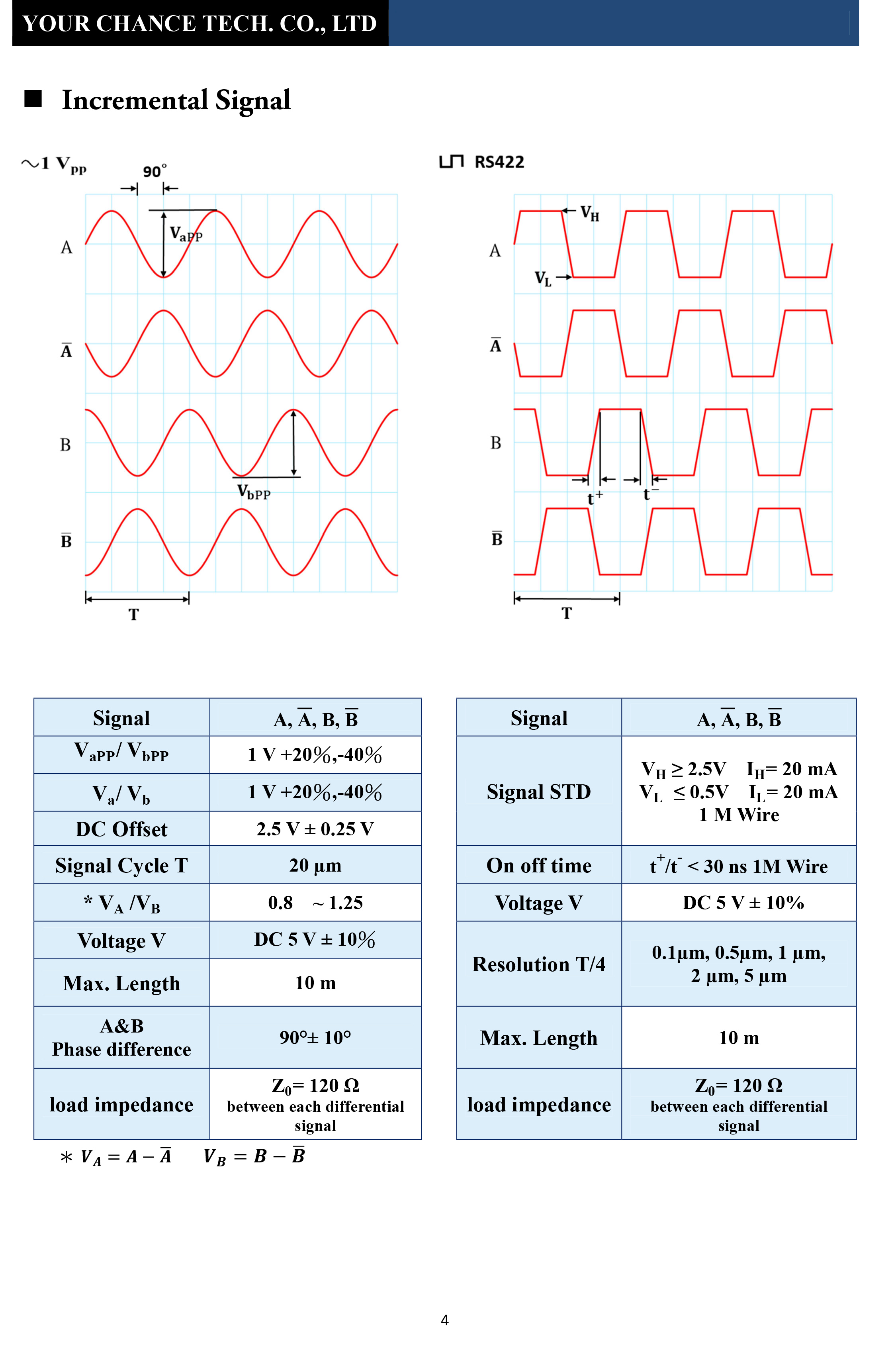

類比訊號 1 Vpp
移動速度 120m /min
操作電壓 DCV 5 V + 10%
溫度區間 0 °C to 50 °C
抗汙等級 IP53
機構寬度 35 mm
電纜長度 3.5 m
有效重量 0.371 kg + 1.76 kg/m*L0
消耗功率 < 800 mW
消耗電流 <160 mA @ DC 5V
輸出阻抗 27 Ω
熱脹係數 8 µm/m/°C
儲存溫度 -20 °C to +70 °C
濕度區間 20% - 80%
BISS 傳輸速度 2.5 MHz

※實際規格以出貨為準※
