光學尺

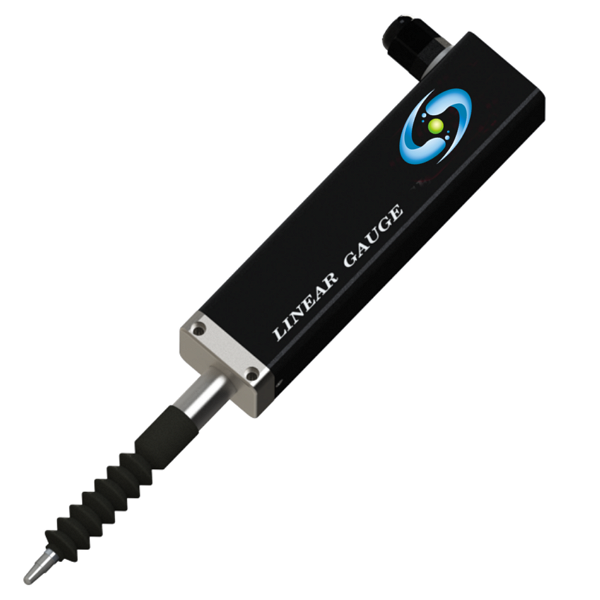

線性規

DLG系列 / ALG 系列
特點
高精度尺寸、位移、厚度等量測
低測定力、穩定度高、低噪音
測頭可拆換，操作簡單、容易安裝
具耐高低溫與防塵、防水、耐油功能，
針對附水冷裝置的高熱源環境及儀器上，能有完美的防水功能

描述



可運用的領域

  1. 自動化生產應用
  2. 曲面之量測
  3. 厚度之量測
  4. 軸傾斜之量測
  5. 平面度之量測
  6. 精密主軸行程補償、校正
  7. 汽車鈑金之量測
  8. 凸輪軸偏擺之量測
  9. 模具孔位及高度之量測
  10. 工程結構監控系統之應用
加入詢問車 (0) 檔案下載

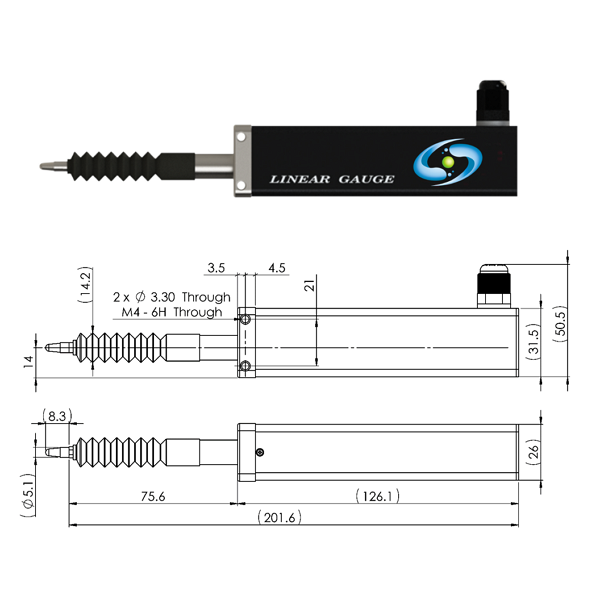

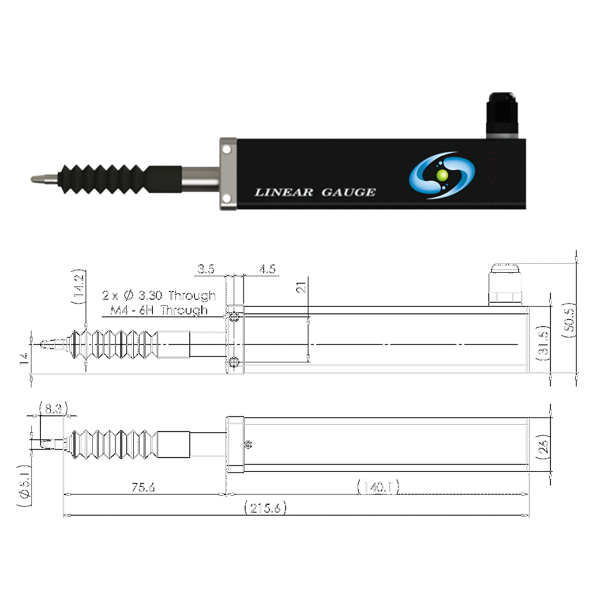

規格表

型號 數位式 類比式
DLG 25 / DLG 30 ALG 25 / ALG 30
解析度 0.1 μm / 0.2μm / 0.5 μm /1 μm / 5 μm
訊號週期 四倍解析度 光柵週期 20 μm
行程 25 mm / 30 mm
準確度 (@ 20℃) ± 3 μm / ± 5 μm
反應速度 ≦1.0 m/s
測定力 < 5 N
滑動次數 > 1000萬次
防護等級 IP 54 / IP 67
測桿直徑 φ 5.0 mm
測頭螺牙 M2.5 × 0.45p
電源 5.0 Vdc ± 5%
工作電流 數位式：≦70 mA  (@ 5 Vdc)
類比式：≦55 mA  (@ 5 Vdc)
操作溫度 0 ~ +50 ℃
儲存溫度 –10 ~ +55 ℃
輸出訊號 數位式：A / B相差動 (RS422)
類比式：A / B相差動 (1 Vpp)
訊號線長度 ≈ 2 m, or customized (10m 內)
質量 25 mm：≈ 320 g / 30 mm：≈ 340 g

※實際規格以出貨為準，欲詳見規格請下載上方檔案※
