PRODUCTS
檢測設備

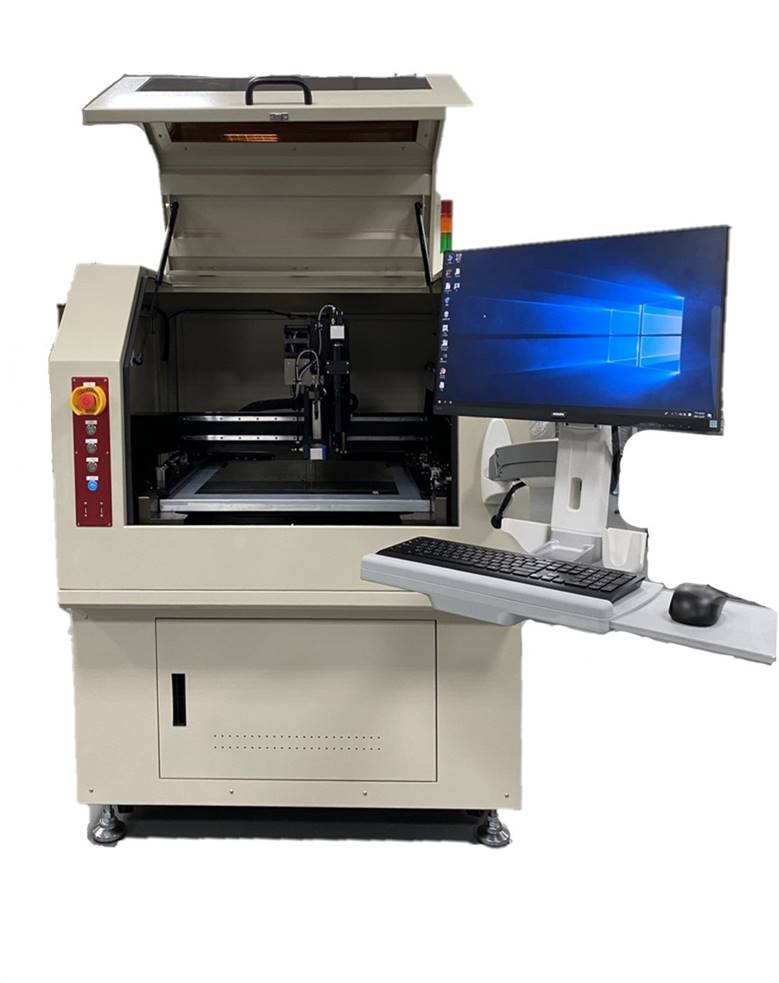

全自動鋼板檢查機
ASI-6060- 特點
- * 轉檔快速,可以迅速解讀
- * 瑕疵重複,可以迅速到位置點,檢視並確認瑕疵.
- * 高精度逢圖功能,確保圖像完整,精確定位
- * 鋼板三點定位,迅速擺正與匹配
- * 操作簡便,完成第一次設定後,兩個按鈕即可迅速啟動檢驗
- * 附加張力檢測,迅速了解鋼板張力,有無形變.
- * 軟體彈性,客製化
描述
- 全自動進行實體鋼板與Gerber切割層比對
(1)檢測:少孔、多孔、孔位偏移、孔逕大小異常
(2)手動量測:孔徑面積、真位度、長度、直徑量測
(3)自動張力量測器 - 鋼板最佳檢測AOI機台
(1)鐳射機台切割後、出廠前QC檢測
(2)上線印刷前品質確認
(3)清洗後之錫膏等異物殘留檢測 - 應用產業廣:PCB、半導體、IC封裝測試...
- 領先業界推出表面凹痕檢出
規格表
硬體規格(600mmx 600mm) | |
---|---|
尺寸 | 1922 x 1762 x1452 (L xWxH) mm |
重量(kg) | 1050kg |
電源 | 220V/ 20AMP |
壓縮空氣 | 5kg/cm2, 30L/min |
溫度/濕度 | 溫度:10~30度、濕度:35~70% |
攝影機 | 1200 萬相機 |
鏡頭 | Mega pixel telecentric lens, high contrast illumination |
光源 | 表面光/底光 |
設備性能 | |
---|---|
檢測速度 | 3 frame/sec, 檢測 500x500mm 約5min |
檢測範圍 | 50mmx50mm~600mmx600mm (含框 740mm x 740 mm) |
解析度 | 3.45um |
最小瑕疵檢出 | 10.35um (最小邊長且非透明殘留物) 最小檢查孔徑 30 um |
特點 |
※實際規格以出貨為準,欲詳見規格請下載上方檔案※
